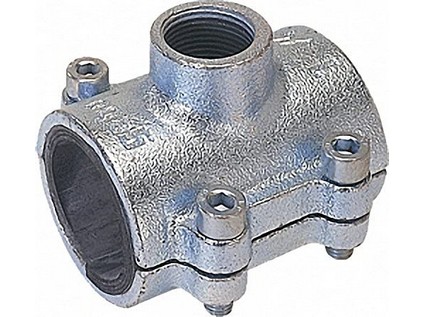

GEBO litinový třmen s navrtávkou ANB 2"1/2 x 1"1/2

Třmen litinový ANB GEBO. Pro ocelovou trubku.

Litinový třmen s navrtávkou QUICK ANB na ocelové trubky (DIN/EN 10255 a DIN/EN 10220 série 1) je určen k vytvoření odbočky v rozvodech vody (pitné a topné). Všechny součásti jsou CELÉ včetně závitů galvanicky pozinkovány, to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech třmenech Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.

Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)

Tyto třmeny NELZE použít pro rozvody plynu a vzduchu!

V případě montáže třmenu na PE trubku zvolte přímo Litinový třmen s navrtávkou QUICK DSK-PE.

Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz.

Litinový třmen s navrtávkou se skládá z následujících komponentů:

• šrouby imbusové (galvanická ocel 8.8)
• horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)
• manžeta (EPDM)

Montážní návod: 1. vyčistěte trubku kolem místa montáže 2. vhodným nástrojem vyvrtejte otvor 3. nasaďte okolo trubky těsnící manžetu 4. díru v manžetě natočte do požadované pozice 5. přiložte horní litinovou část na manžetu (díra v manžetě a na litinové části musí lícovat) 6. přiložte dolní litinovou část na manžetu 7. zašroubujte imbusové šrouby 8. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)

Maximální provozní teplota a pracovní tlak: médium max. tlak teplota určené pro trubky pitná voda 16 bar do 25°C ocelové topná voda 16 bar do 60°C 6 bar do 90°C

V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.

Rozměrová tabulka: ocelové trubky délka

DN závit (Rp) vnější průměr trubky (mm)

A (mm)

B (mm)

C (mm)

D (mm)

E (mm) 10 3/8" 17,2 (3/8") 70 28 53 36 22 15 1/2" 21,3 (1/2") 70 33 60 50 31 20 1/2" 26,9 (3/4") 70 40 70 55 32 25 1/2" 33,7 (1") 70 46 74 61 37 3/4" 33,7 (1") 70 46 74 61 37 32 3/4" 42,4 (5/4") 80 57 86 75 45 40 3/4" 48,3 (6/4") 100 66 94 85 48 50 1" 60,3 (2") 100 80 109 100 60 65 1" 76,1 (2 1/2") 100 100 140 115 65 5/4" 76,1 (2 1/2") 100 100 140 115 65 6/4" 76,1 (2 1/2") 100 100 140 115 65 80 1" 88,9 (3") 100 115 150 131 75 5/4" 88,9 (3") 100 115 150 131 75 6/4" 88,9 (3") 100 115 150 131 75 2" 88,9 (3") 135 115 150 136 75 100 1" 114,3 (4") 100 140 187 160 90 5/4" 114,3 (4") 100 140 187 160 90 6/4" 114,3 (4") 100 140 187 160 90 2" 114,3 (4") 135 140 187 165 90

Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.

Varianty řady Gebo QUICK jsou dostupné pro: ocelové trubky od průměru 1/2" do 2" černé ocelové trubky od průměru 20 mm do 63,5 mm

PE trubky od průměru 20 mm do 63 mm  Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.
