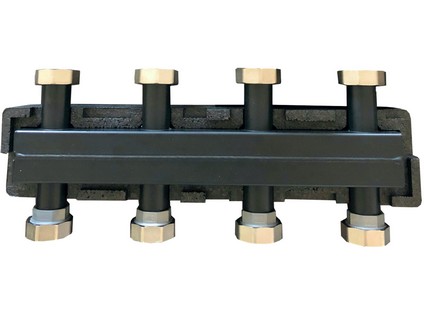

H-LINE rozdělovač pro napojení 2 - 3 čerpadlových skupin, G 1"1/2, rozteč 125mm

Rozdělovač pro napojení čerpadlových skupin H-LINE.

Slouží k průtokově optimalizované distribuci tepelné energie ze zdroje energie do jednotlivých větví ( topných okruhů – radiátorový, podlahové vyt., zásobník ) s využítím samostatných čerpadlových jednotek.

Rozteč jednotlivých vývodů je 125 mm
T = 5 - 90°C, Pmax = 6 bar
Přenášený tepelný výkon je max.70 kW/hod při delta T = 20°C, při průtoku 3.000 l/h
Umožňuje připojení 2-3 nebo 3-5 čerpadlových jednotek s roztečí 125 mm a přívodem topné vody vpravo (např.H-LINE.2541)
Vyroben je jako svařenec z oceli s vnějším antikorozním lakováním
Vstupy a výstupy jsou navařeny střídavě do horní a spodní poloviny rozdělovače a jsou zakončeny připojovacím šroubení G 1“1/2 a převlečnou matkou s plochým těsněním
Pro snížení tepelných ztrát je dodáván v izolačním boxu z EPP
Upevnění na zeď je pomocí 2 konzolí dodávaných v balení

Způsob zapojení – vstupy a výstupy z rozdělovače nejsou nijak označeny. Rozdělovač je možno prostorově otáčet dle potřeby, musí být ale dodržen správný směr průtoku topné vody a vratu, který je dán použitými čerpadlovými jednotkami. Ve většině případů a také čerpadlové jednotky H-LINE.2541 je přívod topné vody vpravo a vrat ochlazené vody vlevo.
